Hej PN

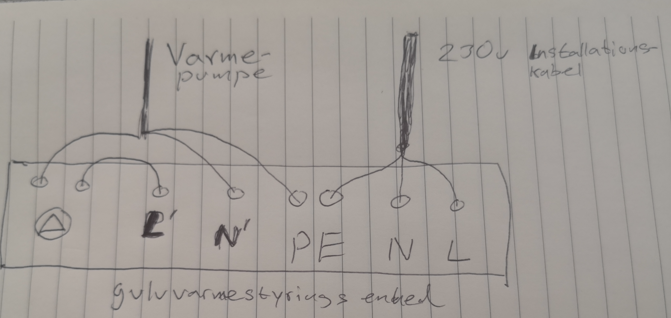

Jeg har begivet mig ud i, at købe en ny gulvarmestyringsenhed fra Uponor kaldet Uponor Smatrix Wave PULSE. Jeg er dog kommet i tvivl om, hvordan jeg slutter cirkulationspumpen og strømmen (elinstallationskabel) til dyret. På min gamle enhed (også Uponor), var cirkulationspumpen og 230v installationskabel tilsluttet direkte i styringsheden som anvist nedenfor:

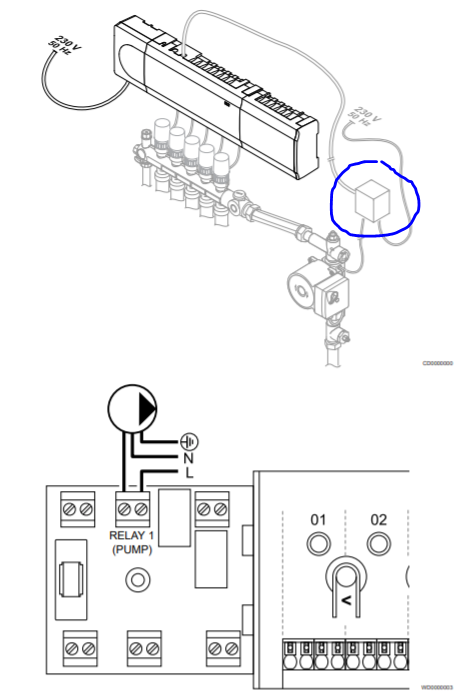

På den nye enhed er der dog kun to indgange og jeg må indrømme jeg fatter nada af hvad nedenstående tegningen prøver at illustrere. Er der nogle der kan hjælpe med at "oversætte" hvordan det skal tilsluttes? :D For mig af ligner det, at man i steder for at indsætte L (fase), N (nul) og P/E (jord) for henholdsvis installationskabel og cirkulationspumpe direkte i styringsenheden, så samles de i en forgreningsdåse på en eller anden måde? Har prøvet youtube men kan ikke finde nogle der viser dette step. Den ene video jeg har set siger dog: "Husk! Kun at kører fasen over relæet".
